Полезные материалы по промышленной автоматизации! В чем разница между IP1 и IP6? Вот почему ваш шкаф управления постоянно отсыревает и забивается пылью!

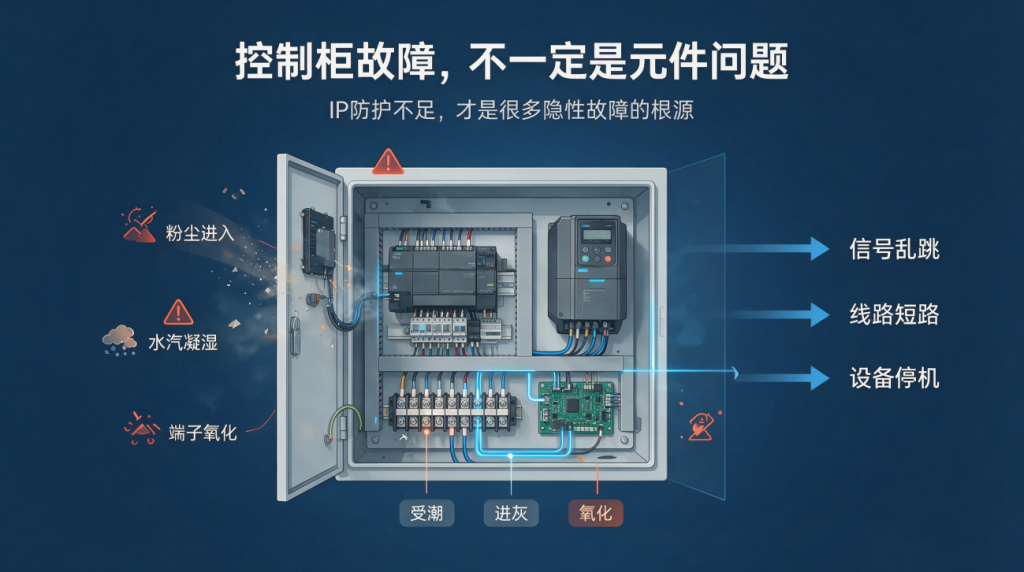

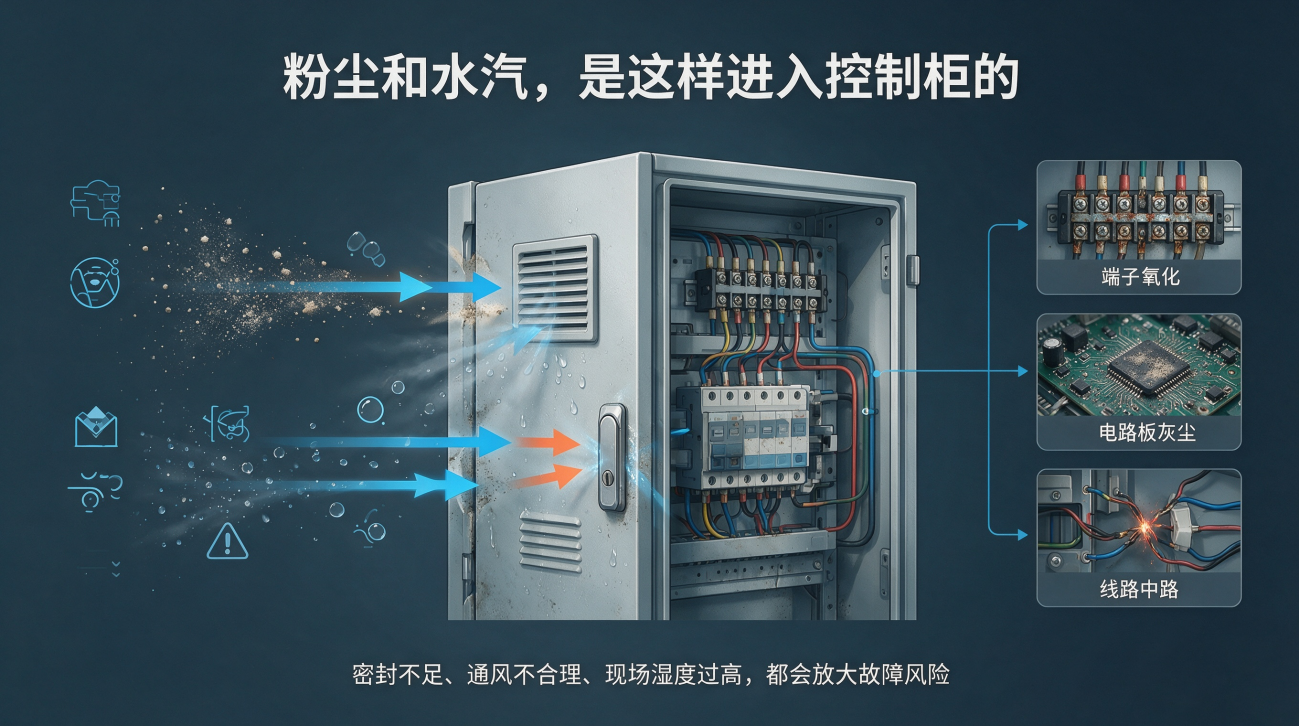

На многих заводах шкафы управления часто необъяснимо отсыревают, забиваются пылью, в них окисляются клеммы, что приводит к беспричинным остановкам оборудования, скачкам сигналов и коротким замыканиям. Большинство в первую очередь подозревает неисправность ПЛК или частотного преобразователя, хотя в отрасли признано: 90% отказов промышленного оборудования вызваны неправильным выбором степени защиты IP.

В сфере автоматизации, распределения электроэнергии и комплексных систем управления шкаф управления является «защитной оболочкой» всей системы, а степень IP — это его надежная броня. Каждое повышение уровня IP — от низкого к высокому — означает комплексное улучшение стабильности оборудования, срока его службы и адаптивности к условиям эксплуатации. Сегодня мы простыми словами разберем ключевые различия между IP1 и IP65, чтобы вы больше никогда не ошиблись с выбором шкафа управления.

Для начала освоим основное правило: как различаются степени IP?

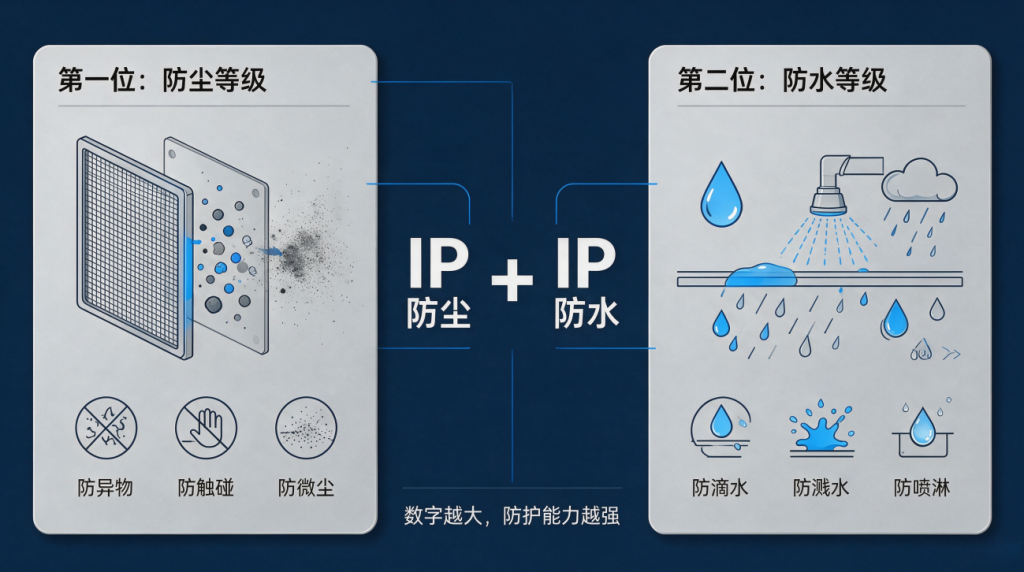

Прежде всего, запомните основную формулу: первая цифра IP означает защиту от пыли, вторая — от воды. Чем меньше число, тем слабее защита; чем больше число, тем лучше устройство адаптировано к сложным условиям эксплуатации.

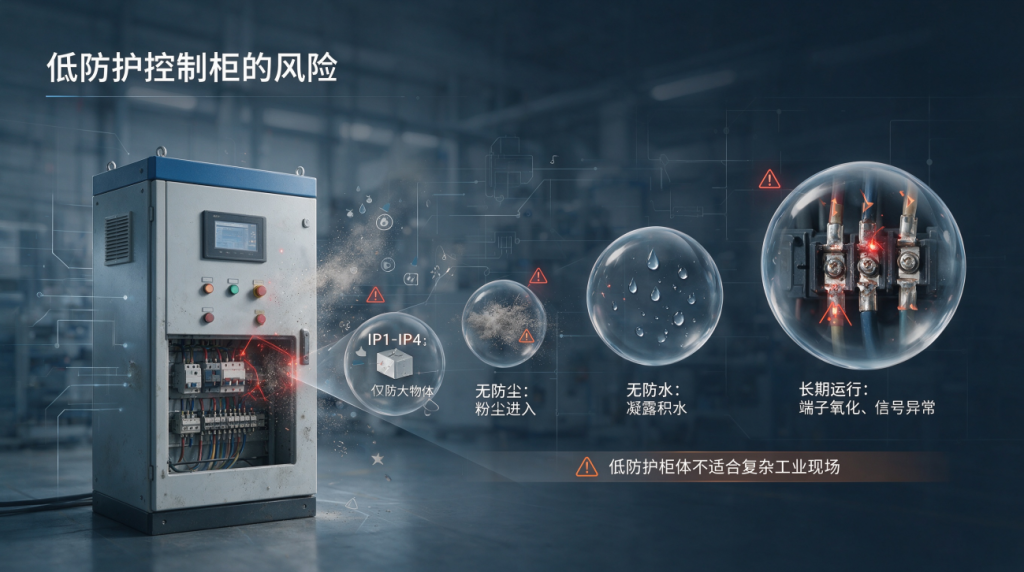

Начнем с низких уровней защиты IP1–IP4. В целом это бытовой уровень защиты, который совершенно не подходит для сложных промышленных сценариев. IP1 и IP2 способны лишь предотвратить случайное прикосновение частей тела или крупных посторонних предметов; у них нет никакой защиты от пыли или воды. Они подходят только для закрытых серверных с постоянной температурой и отсутствием пыли. Если же в цеху есть пыль или влага, такие устройства крайне подвержены поломкам. IP3 и IP4 могут блокировать инструменты и крупные частицы, что создает видимость защиты, но они не способны противостоять самым опасным для промышленности факторам — взвешенной микропыли и конденсату. Длительное использование такого оборудования в цеху неизбежно приведет к накоплению пыли, отсыреванию и возникновению угроз безопасности.

Настоящим входным билетом в мир промышленной защиты является класс пылезащиты IP5. Его основная логика заключается в том, что допускается проникновение крайне малого количества пыли, но она не накапливается, не мешает нормальной работе компонентов и не нарушает функционирование оборудования. Для обычных внутренних производственных линий, сухих электрощитовых и стандартного оборудования автоматизации пылезащиты IP5 вполне достаточно. Она обеспечивает баланс между эффективностью охлаждения и защитными свойствами, являясь на данный момент самым экономически выгодным и распространенным стандартом пылезащиты в промышленном секторе.
В то же время класс IP6 — это максимальный промышленный стандарт пылезащиты, обеспечивающий полную герметичность в буквальном смысле. В цехах с высоким содержанием пыли, таких как горнодобывающие предприятия, заводы стройматериалов, шлифовальные или металлургические участки, условия эксплуатации крайне суровы. Обычные шкафы при кратковременном использовании забиваются пылью, что приводит к плохому охлаждению, помехам в сигналах и плохому контакту в соединениях. Полностью герметичная структура IP6 способна целиком заблокировать проникновение мелкодисперсной пыли, что делает её обязательной конфигурацией для тяжелых условий эксплуатации в тяжелой промышленности.

Степень влагозащиты определяет устойчивость шкафа управления к влаге

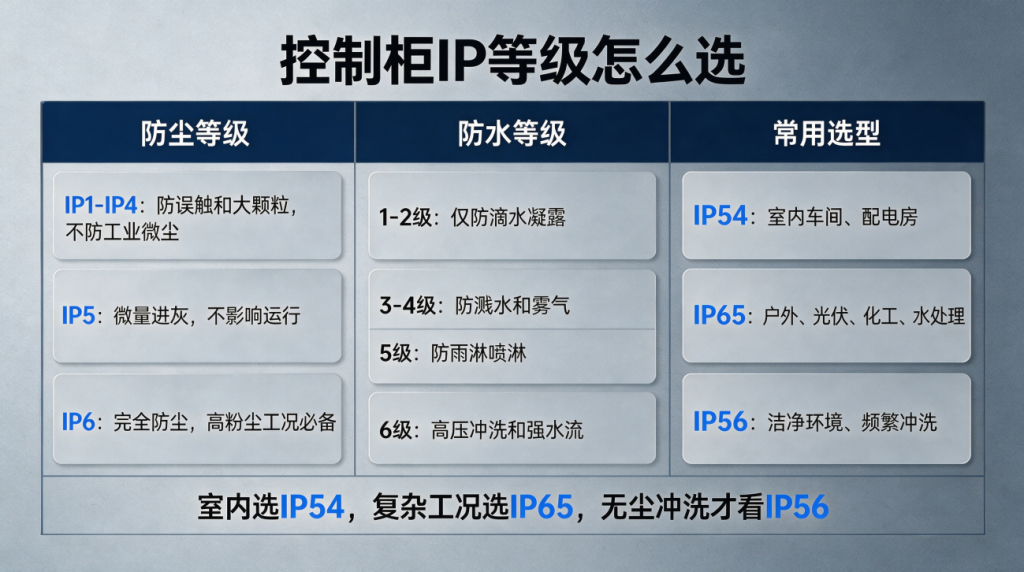

Степень пылезащиты определяет устойчивость оборудования к пыли, в то время как степень влагозащиты напрямую определяет способность шкафа управления противостоять влаге и струям воды. Большинство сбоев в промышленном управлении происходит именно из-за неправильного выбора защиты от воды. Классы влагозащиты 1–2 могут противостоять лишь незначительным каплям и конденсату на стенах, практически не имея защиты от влажности; классы 3–4 защищают от брызг под разными углами, производственного тумана и повседневного распыления воды, что подходит для большинства влажных условий внутри помещений. Именно поэтому IP54 стал «золотым стандартом» для внутренних шкафов управления.
Проще говоря, IP54 = IP5 (промышленная пылезащита) + IP4 (профессиональная влагозащита). Этот класс подходит для более чем 90% сценариев внутреннего промышленного управления, комплектных распределительных устройств и автоматизированных производственных линий. Благодаря стабильной работе, высокой адаптивности и экономичности, он является основным выбором для промышленных шкафов, устанавливаемых в помещениях.

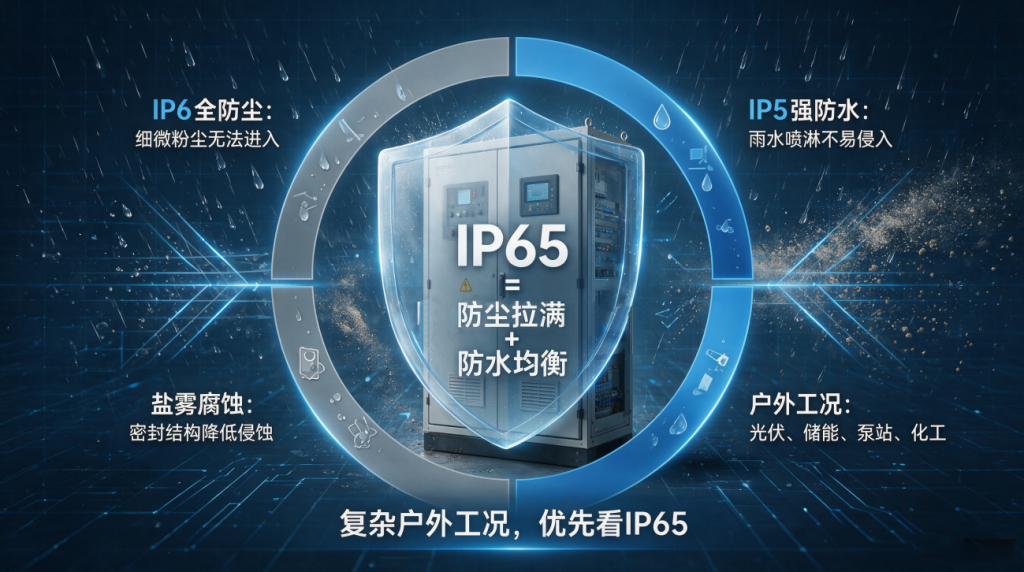

Для суровых условий, таких как открытый воздух, химическая промышленность или возобновляемая энергетика, отраслевым стандартом высокой защиты является IP65. Сочетание полной пыленепроницаемости IP6 и усиленной влагозащиты IP5 позволяет не только полностью блокировать любые виды мелкодисперсной пыли, но и уверенно справляться с проливным дождем, наружным распылением воды, подтоплениями, солевым туманом и воздействием химических паров. Этот класс подходит для большинства сложных и агрессивных промышленных условий и является стандартной конфигурацией для современных высокотехнологичных проектов в сфере промышленной автоматизации.

Ответы на главные вопросы: IP65 встречается повсеместно, почему же IP56 используется так редко?
У многих специалистов в сфере промышленной автоматизации возникает вопрос: если существует популярный стандарт IP65, зачем в нормативах предусмотрен IP56, и почему он почти не встречается на практике? Хотя их параметры защиты кажутся схожими, реальные защитные способности и сценарии применения кардинально различаются.
IP56 также относится к высоким промышленным классам защиты, но его сфера применения крайне ограничена, что делает его узкоспециализированным стандартом. Комбинация защиты в нем — это IP5 (ограниченная защита от пыли) + IP6 (сверхмощная защита от струй воды под высоким давлением). Логика защиты здесь полностью отличается от IP65.
Главное различие одной фразой: IP65 — это максимальная пылезащита и стандартная водонепроницаемость (сбалансированный универсал); IP56 — это максимальная водозащита и стандартная пылезащита (узкопрофильный специалист).

Степень защиты IP65, обладая высочайшим уровнем пыленепроницаемости, позволяет не бояться условий с высокой концентрацией пыли, таких как шахты или шлифовальные цеха, полностью исключая короткие замыкания и сбои сигналов из-за скопления пыли. При этом ее водонепроницаемости достаточно для любых стандартных условий эксплуатации на открытом воздухе. В то же время IP56 обладает более высокой водозащитой, выдерживая мойку промышленными установками высокого давления, мощные струи воды и удары морских волн, однако имеет посредственную пылезащиту. Она не способна противостоять промышленной взвеси и категорически не подходит для использования в цехах с высоким содержанием пыли.
В этом и заключается основная причина, по которой отрасль отдает предпочтение IP65 и отказывается от IP56: на промышленных объектах вред от длительного воздействия пыли гораздо выше, чем от кратковременных потоков воды. Для шкафов управления, работающих круглогодично, опаснее всего засорение системы охлаждения пылью, окисление контактов и дрейф сигналов, в то время как промышленные сценарии, требующие высокочастотной мойки под высоким давлением, встречаются крайне редко. Поэтому IP65 подходит для более чем 95% проектов в сфере наружного оборудования, возобновляемой энергетики, водоочистки и химической промышленности, став универсальным стандартом. IP56 же применяется лишь в узкоспециализированных условиях — в чистых помещениях без пыли, где требуется частая мойка под давлением.
Сегодня в таких ключевых отраслях, как фотоэлектрическая энергетика, системы хранения энергии, муниципальное распределение электроэнергии, наружные насосные станции и химическая промышленность, минимальным требованием является защита IP65. Это не просто «гонка параметров», а жесткая необходимость в сложных условиях эксплуатации. Шкафы с низким уровнем защиты не способны долго противостоять ветру, дождю, пыли и конденсату, что неизбежно ведет к частым поломкам и простоям производства.

Совет по выбору: не смотрите только на низкую цену, игнорируя скрытые издержки.
Честная правда индустрии в одной фразе: шкафы с низким классом IP могут гарантировать лишь то, что оборудование будет «кое-как работать», и только высокая степень защиты IP гарантирует «стабильную, долгосрочную и безотказную эксплуатацию».
Многие предприятия в попытке сократить первоначальные затраты выбирают нестандартные шкафы с низким уровнем защиты. На первый взгляд это кажется экономией, однако скрытые расходы на последующий частый ремонт, простои оборудования, замену компонентов и переделку проектов оказываются крайне высокими. По мере того как промышленное оборудование становится все более прецизионным, условия на объектах — более сложными, а стандарты безопасности производства постоянно повышаются, высокая степень защиты IP перестает быть дополнительным преимуществом и становится базовым требованием для реализации проектов промышленной автоматизации.
Выбор правильного класса защиты IP, соответствующего условиям эксплуатации, — это создание прочной защитной брони для всей системы управления. Это позволяет предотвратить неисправности в самом зародыше, снизить нагрузку на техническое обслуживание и всесторонне обеспечить долгосрочную, стабильную и эффективную работу производственных линий завода.

ООО Ухань Шихэли Электротехника специализируется на поставке шкафов управления с высокими степенями защиты IP54 и IP65 для различных сложных условий эксплуатации. Опираясь на прецизионные технологии герметизации, мы обеспечиваем стабильное соответствие стандартам защиты. Мы предлагаем индивидуальный подбор решений для помещений, открытого воздуха, зон с высокой запыленностью и влажностью. Создавая надежный защитный барьер для электрических систем на уровне аппаратного обеспечения, мы помогаем предприятиям избежать ошибок при выборе класса IP, а также минимизировать поломки оборудования и убытки от простоев, вызванные воздействием окружающей среды.
