Проектирование электрошкафов: системный инжиниринг от принципиальной схемы до готового изделия

Электрошкаф является физическим носителем системы управления, и качество его проектирования напрямую определяет надежность, безопасность и ремонтопригодность всей системы. Продуманный и качественно изготовленный шкаф — это фундамент стабильной работы системы; в противном случае он становится источником постоянных неисправностей. Однако в реальной инженерной практике проектирование электрошкафов часто рассматривается как «вспомогательная работа», которой уделяется гораздо меньше внимания, чем разработке принципиальных электрических схем. На самом деле, проектирование шкафа — это важнейший мост между схемой и физическим воплощением, и его сложность не уступает проектированию самих цепей. В данной статье, исходя из важности проектирования, мы системно проанализируем ключевые этапы создания электрошкафов.

1. Почему проектирование электрошкафов так важно?
Базовая концепция проектирования шкафов управления строится на логическом мышлении: если проект соответствует законам логического управления, гарантирует электрическую безопасность и отвечает требованиям производственного процесса, его можно назвать удачным. Однако между «работоспособным» и «удобным в эксплуатации» изделием лежит грамотное технологическое проектирование. Оно включает в себя разработку конструкции шкафа, компоновочных чертежей, общих схем соединений, а также чертежей сборки и разводки для каждой части. Кроме того, необходимо подготовить техническую документацию: перечень элементов, маркировку входящих и исходящих линий и спецификацию основных материалов.

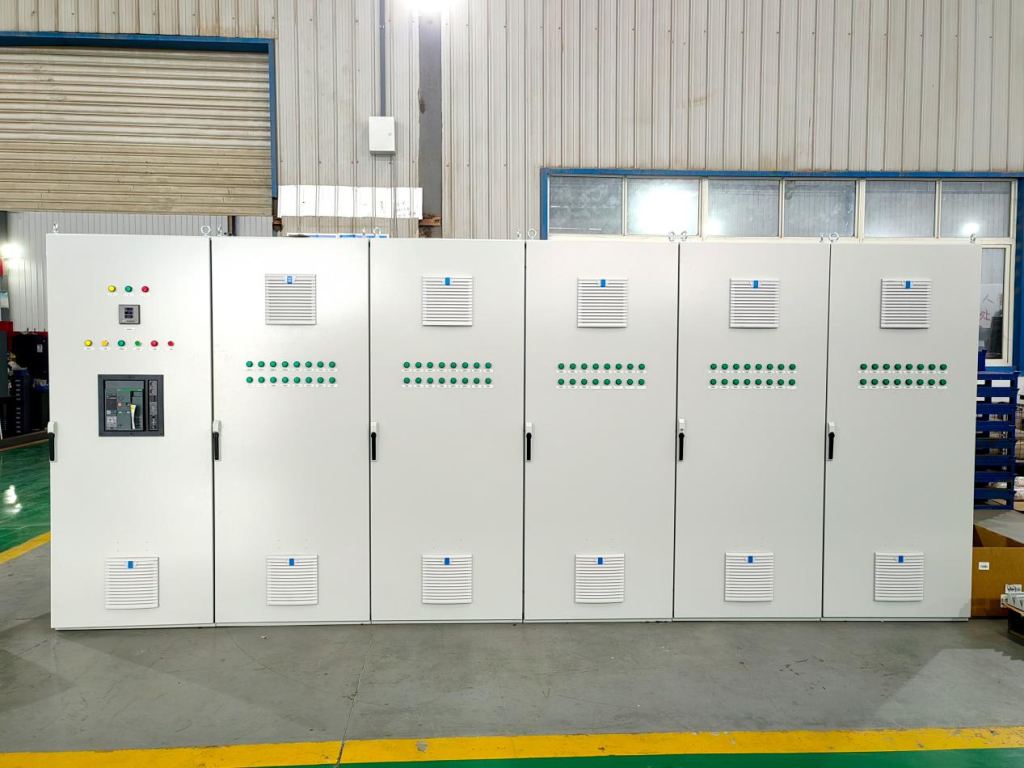

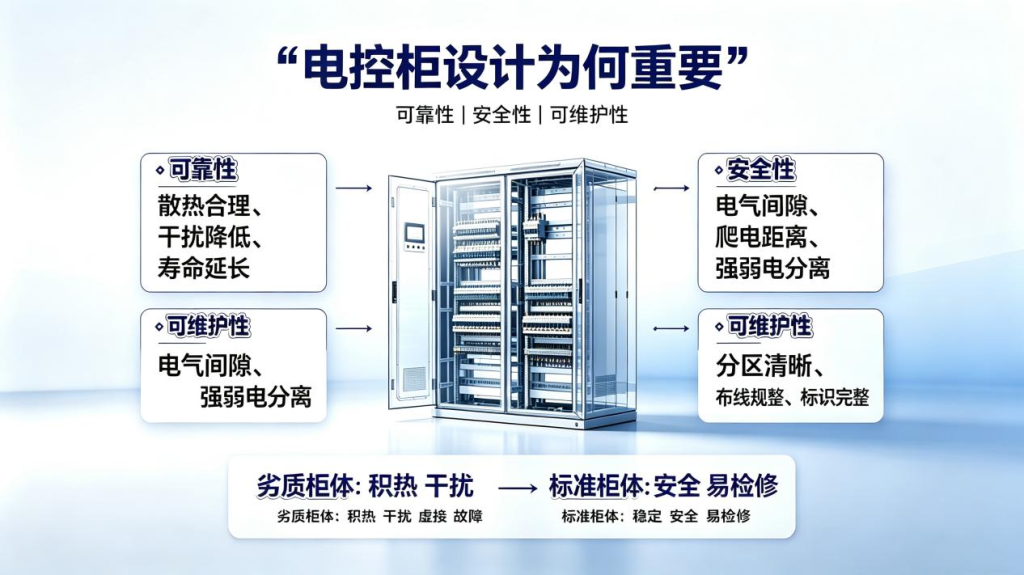

Важность проектирования проявляется на трех уровнях:
Уровень надежности. От того, насколько рационально спроектирована общая конфигурация, зависит качество изготовления и сборки системы электроуправления, а также реализация ее характеристик и надежность работы. Нерациональное расположение компонентов может привести к плохому теплоотводу, электромагнитным помехам, трудностям при монтаже проводки и, в конечном итоге, к частым отказам оборудования. Чистая и упорядоченная среда позволяет значительно увеличить срок службы компонентов и стабильность их работы.
Уровень безопасности. Воздушные зазоры и пути утечки в шкафу управления должны соответствовать государственным стандартам (например, GB/T 3797-2016, GB/T 24275-2019), а силовые и слаботочные цепи должны быть разделены для минимизации помех. Безопасность — это не только защита оборудования, но и, прежде всего, гарантия жизни и здоровья обслуживающего персонала.

Уровень ремонтопригодности. Хорошо спроектированный шкаф управления обязательно имеет четкое разделение на зоны, аккуратную разводку и продуманные каналы для охлаждения. Ровно проложенные, надежно закрепленные и четко промаркированные кабели — это не только эстетика, но и залог безопасности и удобства обслуживания.

II. Проектирование общей конфигурации: скелет системы
Задача проектирования общей конфигурации заключается в том, чтобы на основе принципов работы и требований управления, изложенных в электрической схеме, сначала разделить систему управления на несколько составных частей (называемых узлами). Затем, в зависимости от сложности шкафа управления, каждый узел делится на несколько компонентов. После этого, согласно схеме соединений, систематизируются номера входящих и исходящих линий для каждой части и корректируются способы их соединения. Проектирование общей конфигурации выражается в виде чертежа общей сборки и общей схемы соединений электрической системы. На этих чертежах в схематичном виде должны быть отражены положения основных компонентов каждой части, их взаимосвязи, способы прокладки кабелей, а также используемые кабель-каналы и трубопроводы. Общее проектирование должно обеспечивать централизацию и компактность всей системы управления.
Разделение на компоненты является ключевым этапом проектирования общей конфигурации. Поскольку различные электрические элементы устанавливаются в разных местах, при формировании целостной системы управления необходимо произвести их разделение. Принципы разделения на компоненты следующие:
(1) Группировка элементов с похожими функциями вместе;
(2) Максимально сократите количество соединений между компонентами, при этом размещая тесно связанные элементы управления в одном блоке;
(3) Разделяйте сильноточные и слаботочные контроллеры для минимизации помех;
(4) Для обеспечения аккуратного и эстетичного вида можно группировать вместе электрические устройства со схожими габаритами и весом;
(5) Для удобства проверки и отладки системы управления группируйте вместе компоненты, требующие частой регулировки, обслуживания, а также быстроизнашивающиеся детали.
Способ подключения также должен быть определен одновременно. Для ввода и вывода линий коммутационных аппаратов и плат управления обычно используются кабельные наконечники или клеммы; для соединения между электрическими шкафами, шкафами управления, а также между ними и управляемым оборудованием используются клеммные колодки или промышленные разъемы; между компонентами слаботочного управления должны использоваться различные типы стандартных штекерных соединителей; соединения между компонентами внутри шкафа могут осуществляться напрямую с использованием собственных клемм компонентов.

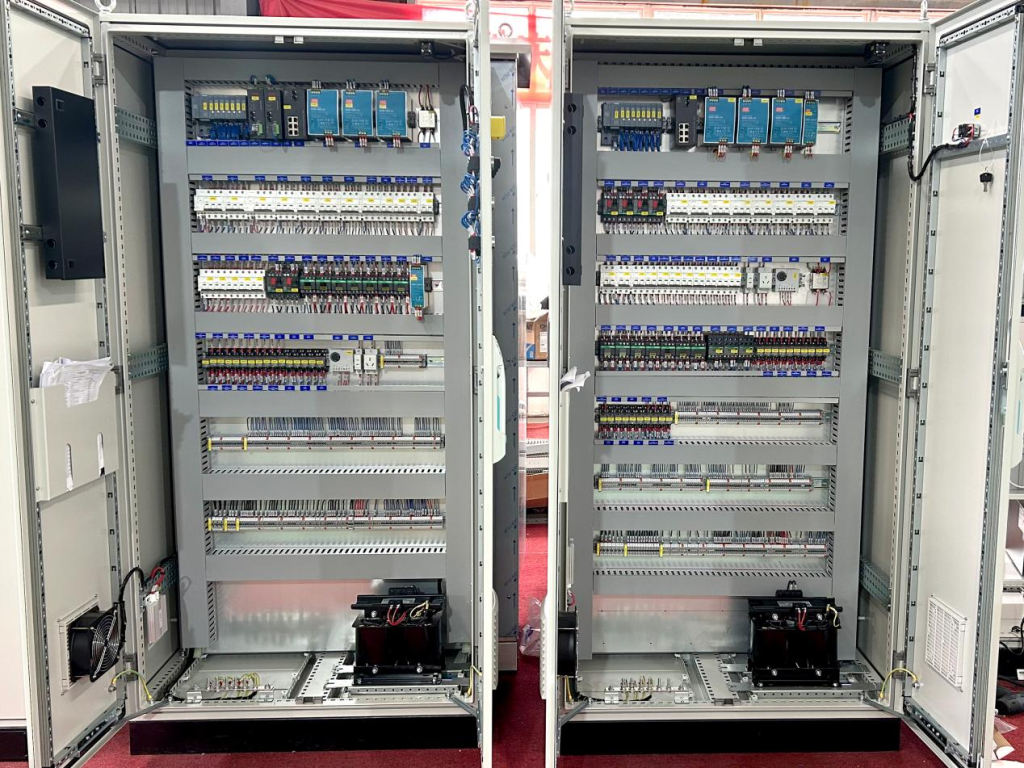

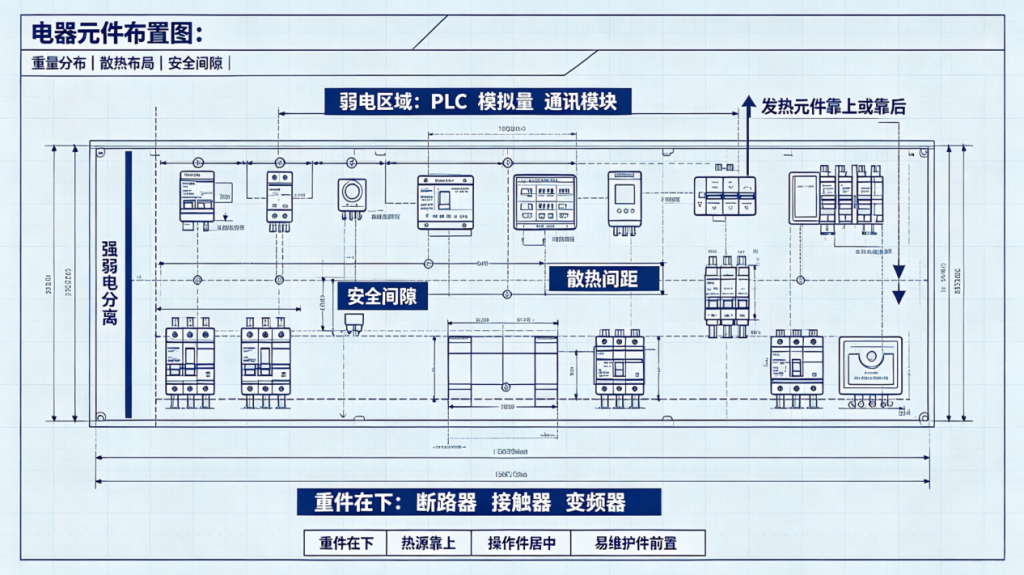

III. Схема расположения электротехнических компонентов: от системы к физическому воплощению
Схема расположения электротехнических компонентов представляет собой комбинацию определенных элементов, сгруппированных по определенным принципам. Основой для проектирования служат принципиальные схемы узлов и разделение на компоненты. При проектировании следует придерживаться следующих принципов:
Рациональное распределение веса и тепловыделения. В рамках одного узла крупногабаритные и тяжелые электротехнические компоненты должны устанавливаться в нижней части электропанели, а тепловыделяющие элементы — в верхней или задней части шкафа управления. При составлении схемы расположения между компонентами необходимо соблюдать определенные интервалы, учитывая факторы нагрева и рассеивания тепла.
Разделение силовых и слаботочных цепей, а также экранирование. Силовые и слаботочные цепи должны располагаться раздельно для предотвращения внешних помех.
Эргономика и удобство обслуживания. Электрические компоненты, требующие частого обслуживания, осмотра или регулировки, не должны устанавливаться слишком высоко или слишком низко. Места установки переключателей с ручным управлением и приборов, требующих постоянного контроля, должны соответствовать принципам эргономики.
Безопасные зазоры и эстетика. При компоновке электрических компонентов следует учитывать безопасные зазоры, обеспечивая при этом аккуратность, эстетичность и симметричность расположения. Если используется разводка в кабель-каналах, расстояние между рядами аппаратов следует соответствующим образом увеличить для удобства прокладки проводов и обслуживания.
После определения расположения всех электрических компонентов можно приступать к составлению чертежа компоновки электрооборудования. Чертеж выполняется на основе внешних контуров компонентов, то есть с указанием расстояний между ними относительно их осевых линий. Установочные размеры каждого компонента и их допуски должны быть указаны в соответствии со стандартами, приведенными в руководствах по эксплуатации изделий, чтобы гарантировать качество обработки монтажной панели и беспрепятственную установку всех аппаратов.

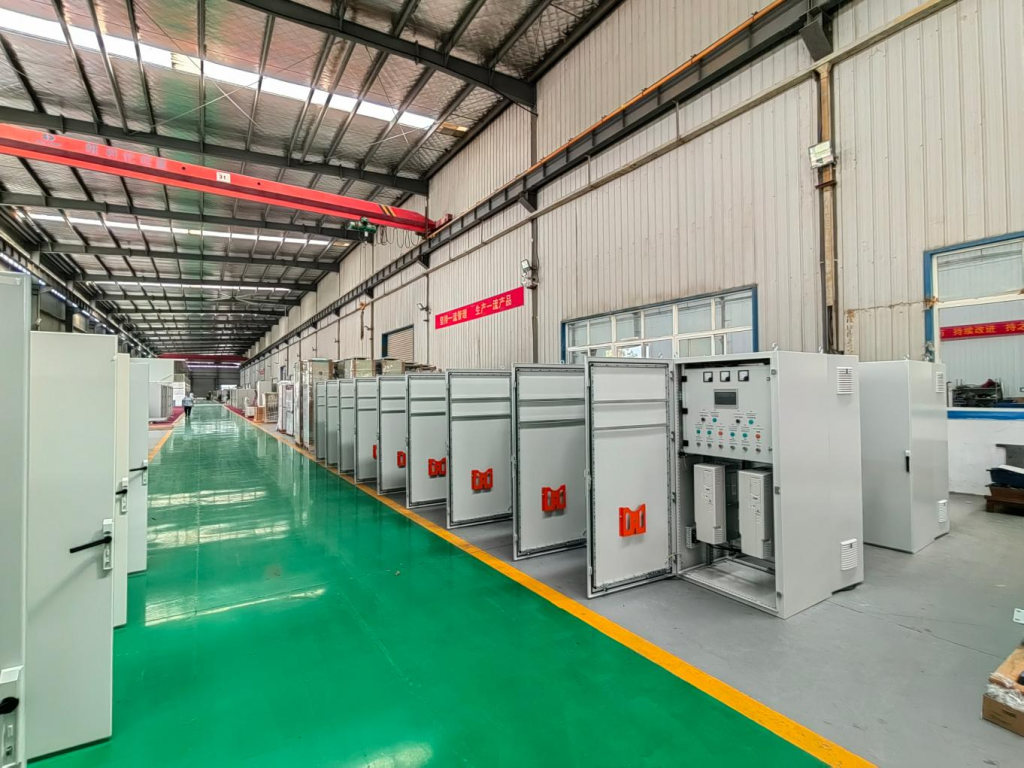

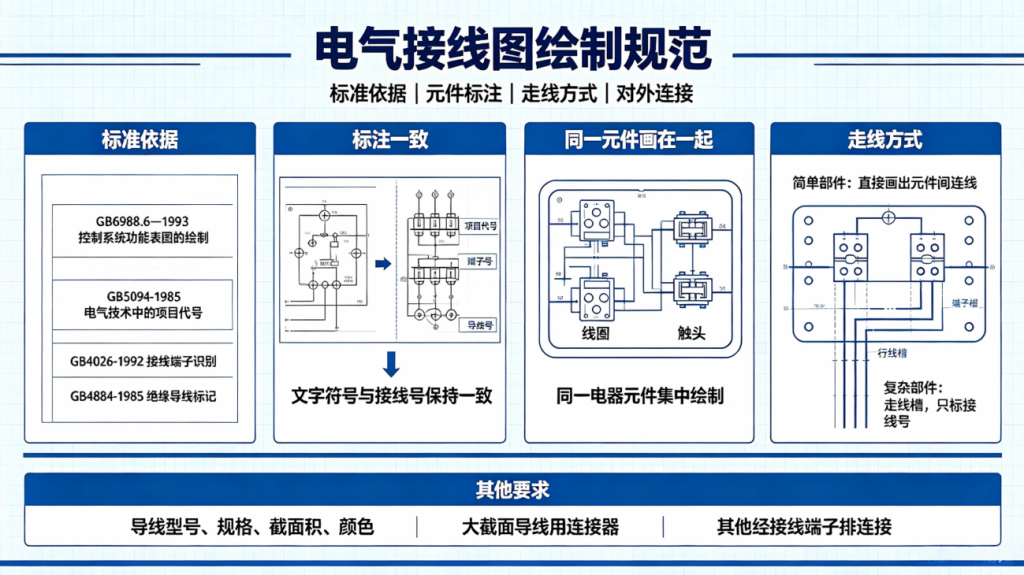

IV. Разработка схем соединений электрических компонентов
Электрическая схема соединений является ключевым этапом проектирования шкафа управления, ее основная задача — преобразование принципиальной схемы в практическое руководство по монтажу. Процесс разработки выглядит следующим образом:
● Разработка схем и таблиц соединений должна соответствовать положениям стандарта GB6988.6—1993 «Подготовка функциональных схем для систем управления»;
● Все электрические компоненты и их выводы должны быть промаркированы буквенно-цифровыми обозначениями и номерами соединений, соответствующими принципиальной электрической схеме. Составление кодов элементов, номеров клемм и номеров проводов в принципиальной схеме должно соответствовать стандартам GB5094-1985 «Коды элементов, используемые в электротехнике», GB4026-1992 «Идентификация клемм электрооборудования и концов определенных проводов, а также общие правила применения буквенно-цифровой системы» и GB4884-1985 «Маркировка изолированных проводников» соответственно;
● В отличие от принципиальных электрических схем, на схемах соединений (монтажных схемах) все части одного и того же электрического компонента (контакты, катушки и т. д.) должны быть изображены вместе;
● Электрические схемы соединений всегда выполняются тонкими линиями. Существует два способа прокладки проводов: перед панелью и за панелью. Обычно используется прокладка перед панелью. Для простых узлов электрического управления с небольшим количеством компонентов и несложными связями соединения между элементами могут быть показаны напрямую. Для сложных узлов с большим количеством компонентов и запутанными связями обычно используются кабель-каналы; в этом случае достаточно указать номера маркировки на каждом компоненте, не прорисовывая линии соединений между ними;
● На схеме соединений должны быть указаны типы, спецификации, площади поперечного сечения и требования к цвету всех используемых проводов;
● При подключении узлов к внешним цепям для ввода и вывода проводов большого сечения следует использовать разъемы, в остальных случаях подключение должно осуществляться через клеммные колодки.

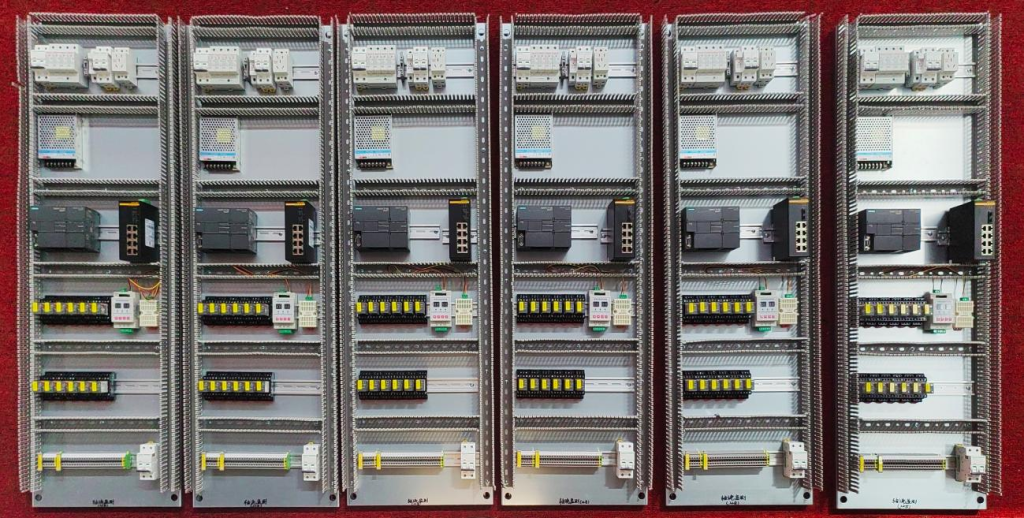

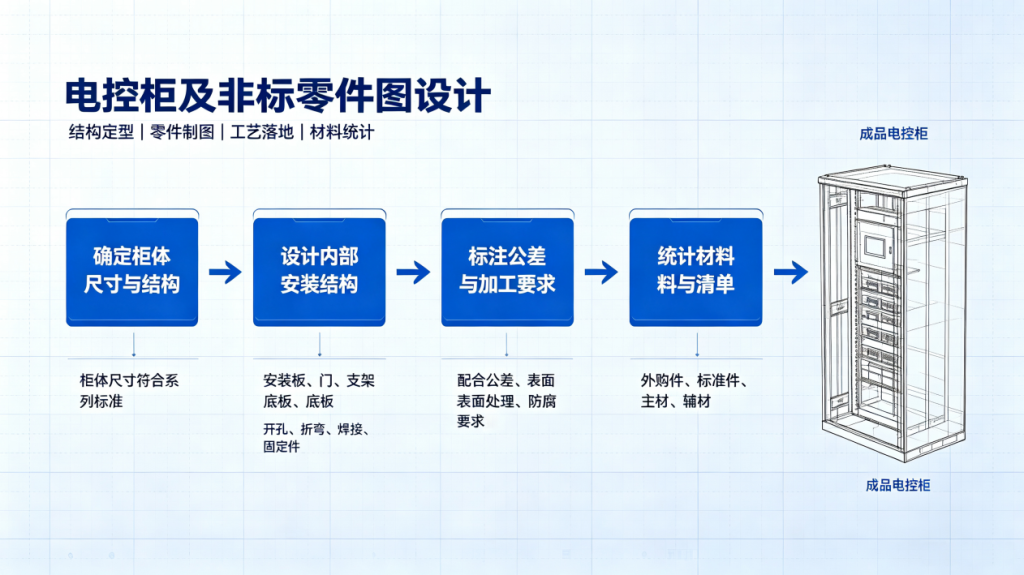

V. Проектирование электрошкафов и чертежей нестандартных деталей
После определения общей конфигурации и компоновки компонентов необходимо приступить к проектированию конструкции шкафа и нестандартных деталей. Основные этапы включают:
Определение габаритных размеров и типа конструкции шкафа. Габаритные размеры и тип конструкции электрического шкафа определяются исходя из эксплуатационных требований и размеров панели управления, а также различных электрических компонентов внутри шкафа. Если нет особых обстоятельств, габаритные размеры должны соответствовать базовым размерам и сериям конструкций.
Проектирование внутренней монтажной структуры. Сначала набрасывается эскиз внешнего вида и оцениваются размеры каждой части, затем в масштабе вычерчивается чертеж внешнего вида, а пропорции размеров корректируются с точки зрения симметрии, эстетики и удобства использования. После определения внешнего вида составляется сборочный чертеж корпуса и чертежи таких деталей, как двери каждой стороны, панели управления, нижние плиты, монтажные кронштейны, декоративные планки и т. д., с указанием требований к обработке.
Чертеж нестандартных деталей. Для нестандартных электромонтажных деталей необходимо разработать чертежи в соответствии с требованиями к проектированию механических узлов. Для всех сопрягаемых размеров должны быть указаны допуски, а также прописаны требования к обработке.
Сводная статистика. На основании всех чертежей составляется сводная статистика по всем деталям и материалам, необходимым для шкафа управления. В соответствии с категориями составляются перечни покупных готовых изделий, стандартных изделий, ведомости норм расхода основных и вспомогательных материалов и т.д., чтобы отделы закупок и управления производством могли подготовить материалы согласно потребностям.

В заключение: проектирование шкафа управления — это системный процесс, проходящий путь от принципиальной схемы до готовых чертежей. Общая компоновка определяет архитектуру системы, размещение компонентов — внутренний порядок, схема соединений — путь сборки, а проектирование нестандартных деталей — технологическую реализацию. Эти четыре аспекта неразрывно связаны между собой. Рациональность проектирования влияет не только на эффективность изготовления и сборки, но и напрямую определяет надежность и безопасность оборудования при длительной эксплуатации. За каждым шкафом управления, выдержавшим испытание временем, стоит строгая логика проектирования. Компания ООО Ухань Шихэли Электротехника специализируется в области шкафов управления и всегда придерживается принципа уделять должное внимание технологическому проектированию наряду с реализацией функций электрических цепей. Строгое соблюдение стандартов проектирования комплектных устройств и тщательная проработка каждой детали чертежа — это профессионализм, который мы разделяем с каждым инженером-электриком.
